01

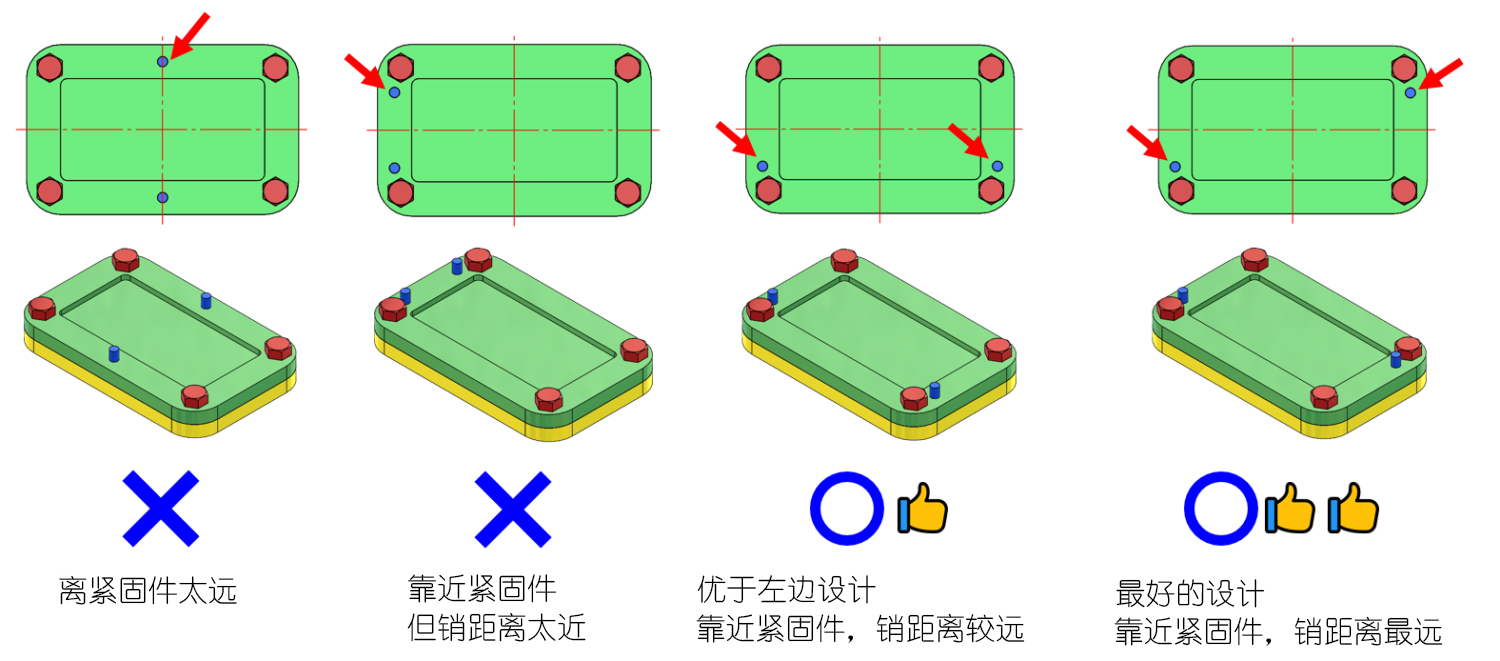

定位銷位置最好的位置在緊固件（螺絲）的附近，并且2個定位銷間有更遠的距離，例如： 下圖最右方，定位銷設計在螺絲旁，并且2個相距最遠。

02

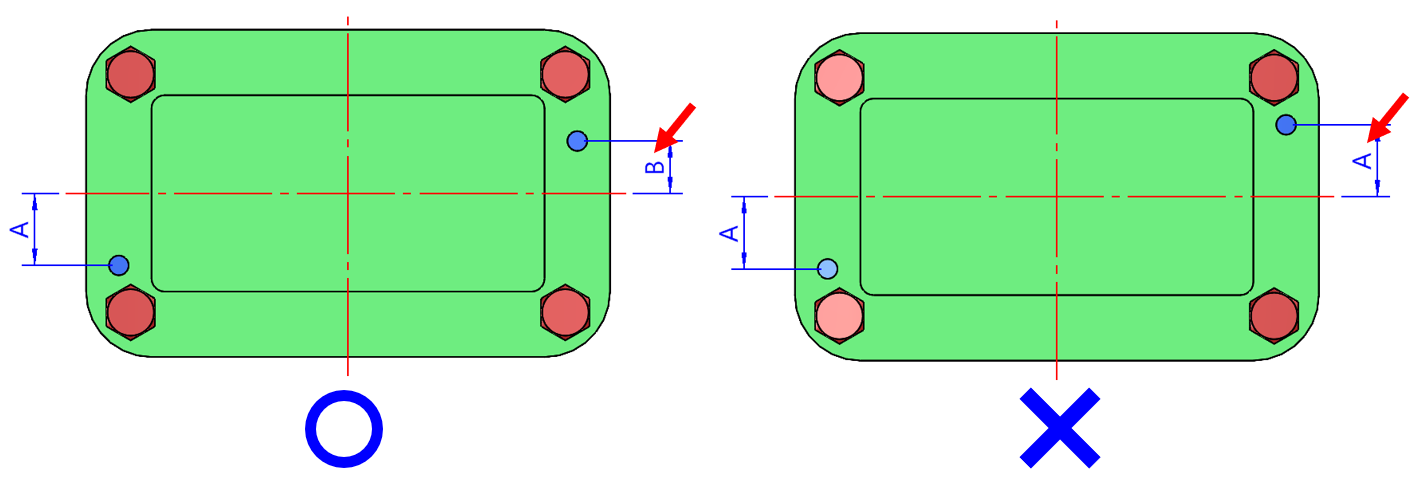

當定位銷設計在對稱位置，在現場組裝容易發生零件裝反現象，進而影響到機構運動或是造成零件的磨損，所以最好采取左圖范例，將2個尺寸設計不同，算是一種防呆裝置。

03

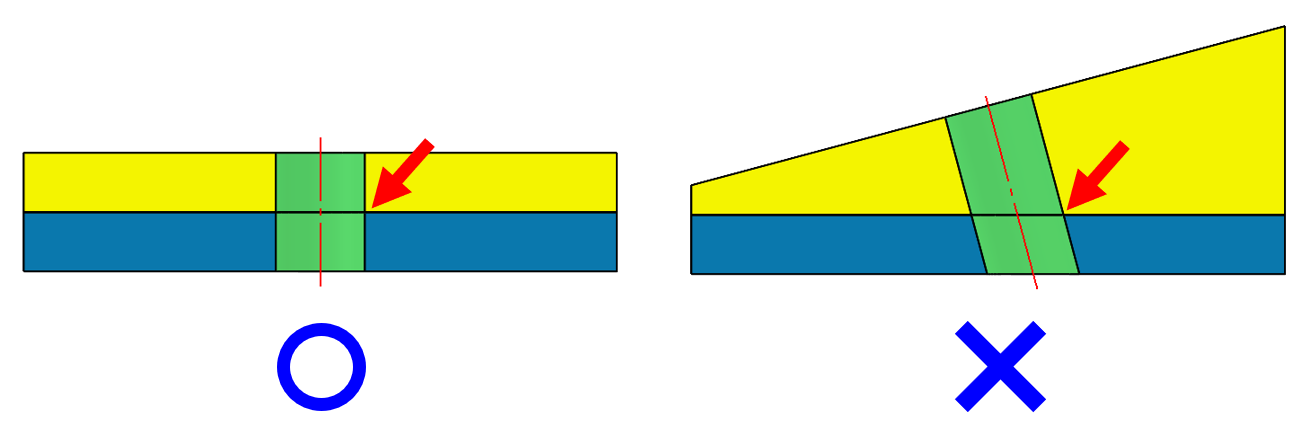

由于斜面與零件結合面會有夾角，2 零件的孔加工要有更高的精度要求，必須為同圓心才能容易組裝。 相比之下，孔與零件結合面垂直，會更容易保持精度，并且加工速度也更快。

04

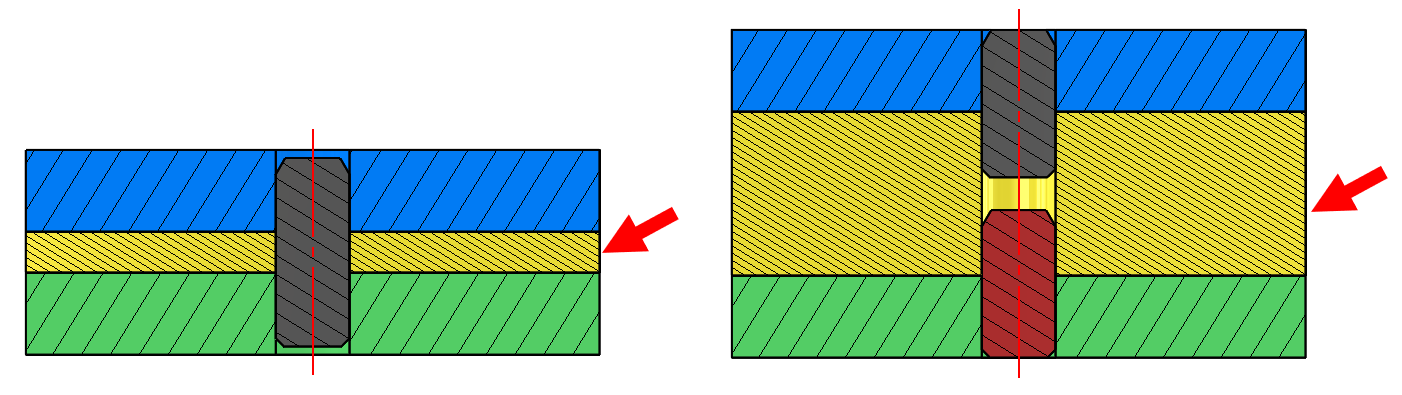

以定位銷同時定位 3 零件，銷的數量取決于中間鏈接件厚度。 當鏈接件厚度薄，用一個銷貫穿鏈接即可; 若連結件厚度太厚，就必須改以 2 個定位銷來固定。

05

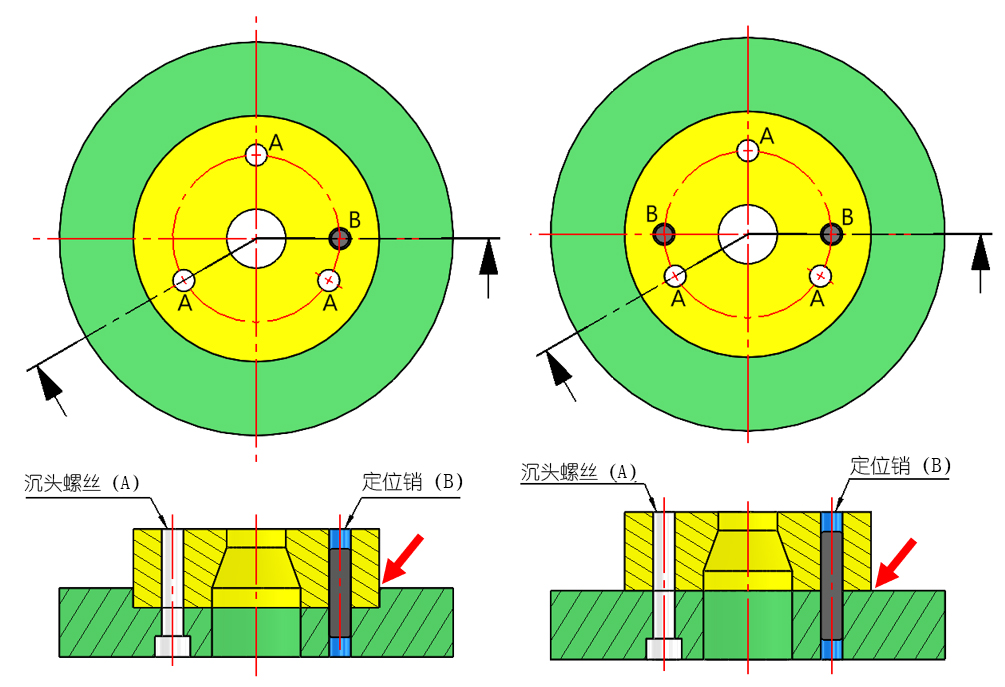

使用沉頭孔螺絲連結零件，由于孔與螺絲間有間隙，不容易精確定位，必須搭配定位銷，有兩種法蘭類型，影響定位銷使用數量。

當法蘭為凸緣嵌入式時，由于下方法蘭（綠）的凹槽可以限制上方法蘭（黃）的位置，設計一個定位銷即可，如圖左。 若為平面式，沒有法蘭凹槽的限制，要設計兩個定位銷定位，如圖右。

01

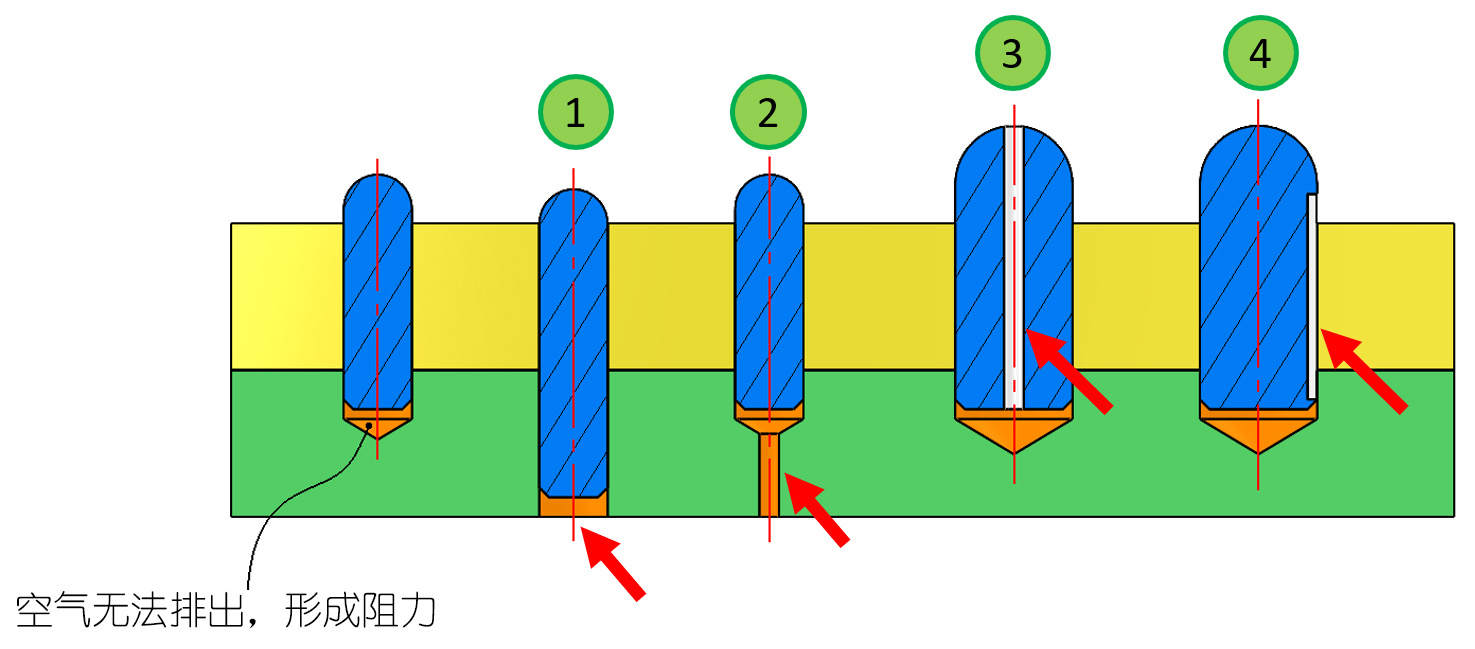

銷組裝于盲孔，空氣沒有通道流通會形成阻力，要耗費大力氣安裝。 最佳解決方式為增加通氣孔，所以常將孔設計為1.貫穿孔、2.盲孔下方再多小孔。 若是大直徑的銷，可于采購時選擇3.貫穿中心孔型式，或是請供應商二次加工將銷的4.側邊制作溝槽，有利空氣排出。

01

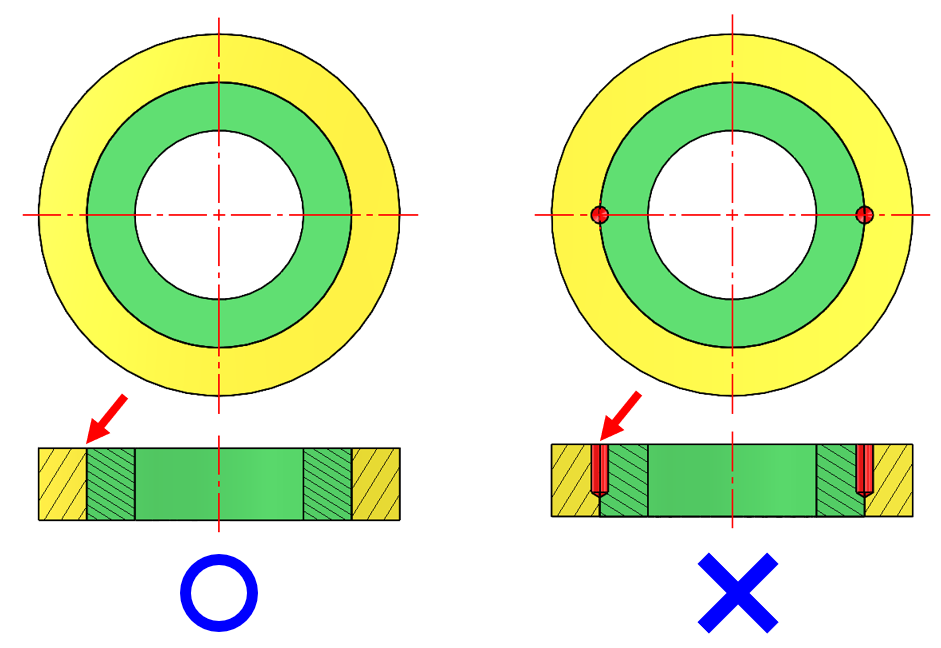

當零件設計為內外環的型式，不能于連結面設計定位銷，因為會破壞連結面的張力，減少固定效果。 由于定位銷僅有定位效果，無法用于動力傳輸，例如 ： 軸與齒輪，若要用于動力傳輸可以選擇割槽銷。
